انواع استراکچر پنل خورشیدی و راهنمای جامع انتخاب بهترین سازه

با گسترش روزافزون نیاز به انرژی‌های تجدیدپذیر در سراسر جهان و به ویژه در کشور پهناوری مانند ایران، بهره‌برداری از انرژی خورشیدی به یکی از اولویت‌های اصلی صنایع و بخش‌های خانگی تبدیل شده است. در این میان، پنل‌های فتوولتائیک برای عملکرد بهینه و طول عمر بالا، نیازمند یک زیرساخت مهندسی‌شده و مستحکم هستند. انواع استراکچر پنل خورشیدی در واقع ستون فقرات یک نیروگاه محسوب می‌شوند که وظیفه نگهداری، تنظیم زاویه و حفاظت از پنل‌ها در برابر بارهای محیطی نظیر باد، برف و لرزش را بر عهده دارند. انتخاب صحیح این سازه‌ها نه تنها راندمان تولید انرژی را افزایش می‌دهد، بلکه هزینه‌های نگهداری و تعمیرات در درازمدت را به شدت کاهش می‌دهد.

در بازار فولاد ایران، تولیدکنندگان داخلی با بهره‌گیری از تکنولوژی‌های روز دنیا توانسته‌اند محصولاتی رقابتی تولید کنند که با شرایط اقلیمی متفاوت از کویرهای داغ تا مناطق کوهستانی سرد سازگاری داشته باشد. طراحی این سازه‌ها باید به گونه‌ای باشد که در برابر خوردگی و رطوبت مقاوم بوده و قابلیت نصب سریع را فراهم کند. در این مقاله به بررسی تخصصی انواع استراکچر پنل خورشیدی و جزئیات فنی آن‌ها خواهیم پرداخت.

دسته بندی اصلی انواع استراکچر پنل خورشیدی بر اساس محل نصب

استراکچرها بر اساس محیطی که قرار است در آن نصب شوند به دسته‌های مختلفی تقسیم می‌شوند. هر محیط، چالش‌های مهندسی خاص خود را دارد که در طراحی مقاطع فولادی لحاظ می‌گردد.

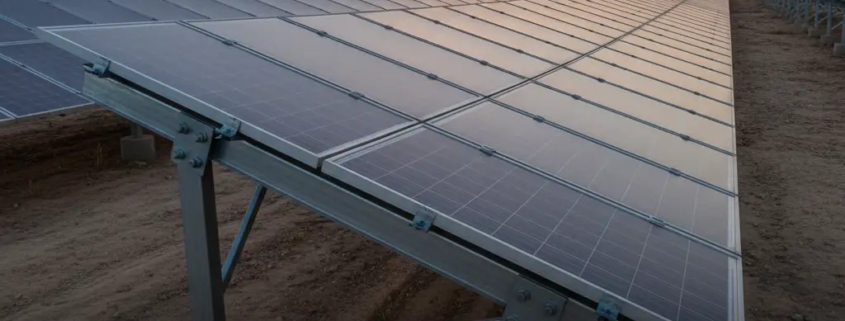

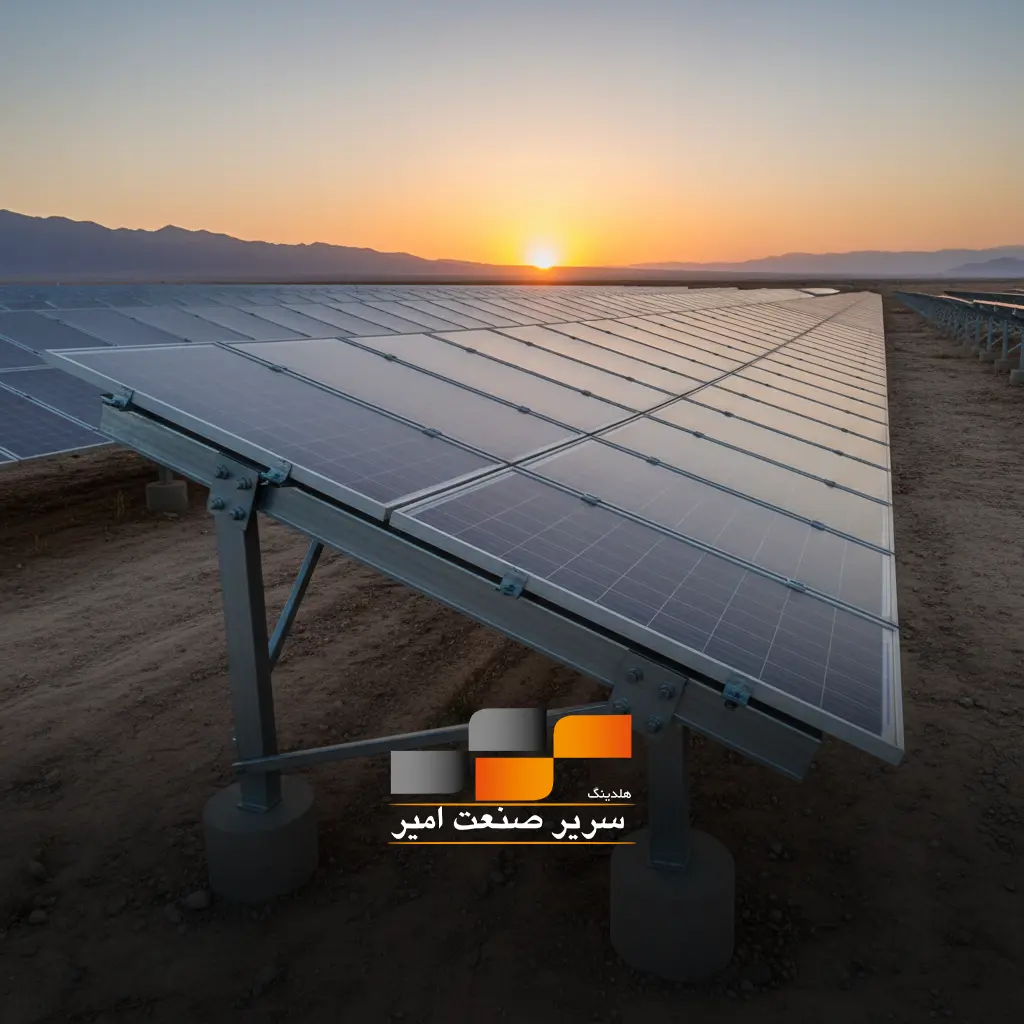

1. استراکچرهای زمینی (Ground-Mounted)

این نوع سازه‌ها معمولاً در نیروگاه‌های خورشیدی بزرگ (Utility-scale) و در زمین‌های باز استفاده می‌شوند. استراکچرهای زمینی به دلیل دسترسی آسان برای نظافت و تعمیرات، بسیار محبوب هستند. این سازه‌ها معمولاً بر پایه فونداسیون‌های بتنی یا پیچ‌های زمینی (Ground Screws) استوار می‌شوند. در ساخت این بخش، استفاده از پروفیل سازه خورشیدی با پوشش گالوانیزه گرم بسیار حیاتی است تا در برابر فرسایش خاک و رطوبت زمین مقاومت کافی داشته باشد.

2. استراکچرهای پشت‌بامی (Rooftop)

این سیستم‌ها مخصوص ساختمان‌های مسکونی، تجاری و سوله‌های صنعتی طراحی شده‌اند. استراکچرهای پشت‌بامی خود به دو دسته تقسیم می‌شوند: سازه‌های مخصوص سقف‌های شیب‌دار (مانند سقف‌های ساندویچ پانل یا سفالی) و سازه‌های مخصوص سقف‌های مسطح. در سقف‌های مسطح معمولاً از سیستم‌های وزنی یا بالاست استفاده می‌شود تا از سوراخ کردن سقف جلوگیری شود.

بررسی تخصصی متریال و مقاطع فولادی در ساخت استراکچر

دوام و پایداری انواع استراکچر پنل خورشیدی مستقیماً به نوع متریال و پروفیل‌های به کار رفته در آن‌ها بستگی دارد. در ایران، صنایع فولادی نقش مهمی در تامین این قطعات ایفا می‌کنند. استفاده از فولاد با گرید بالا که با روش‌های نورد سرد یا گرم تولید شده‌اند، استاندارد رایج در این صنعت است.

یکی از پرکاربردترین مقاطع در ساخت پایه ها و تیرهای اصلی، پروفیل زد است. این پروفیل به دلیل شکل هندسی خاص خود، مقاومت خمشی بسیار بالایی دارد و در عین حال وزن سازه را بهینه نگه می‌دارد. استفاده از این مقطع در پروژه‌های بزرگ باعث کاهش قابل توجه هزینه‌های حمل و نقل و نصب می‌گردد. همچنین برای اتصالات جانبی و مهاربندها، استفاده از نبشی‌های فولادی ضخیم که به روش گالوانیزه پوشش‌دهی شده‌اند، تضمین‌کننده پایداری سازه در برابر بادهای شدید است.

شرکت سریر صنعت امیر با درک نیاز بازار داخلی و با بهره‌گیری از خطوط تولید پیشرفته، انواع مقاطع مورد نیاز برای ساخت استراکچرهای خورشیدی را با بالاترین استانداردهای کیفی عرضه می‌کند. محصولات این شرکت به گونه‌ای طراحی شده‌اند که تمامی الزامات مهندسی در پروژه‌های نیروگاهی را پوشش دهند.

تفاوت استراکچرهای ثابت و متحرک (ردیاب خورشیدی)

در هنگام بررسی انواع استراکچر پنل خورشیدی، یکی از تصمیمات کلیدی، انتخاب بین سیستم‌های ثابت (Fixed-Tilt) و سیستم‌های ردیاب (Tracker) است.

استراکچرهای ثابت

این سازه‌ها زاویه ثابتی دارند که معمولاً بر اساس عرض جغرافیایی منطقه برای دریافت بیشترین تابش در طول سال تنظیم می‌شود. سادگی در طراحی، هزینه پایین و نیاز به تعمیرات حداقلی از مزایای این سیستم است. برای مهار این سازه‌ها اغلب از پروفیل C استفاده می‌شود که انعطاف‌پذیری خوبی در نصب ایجاد می‌کند.

استراکچرهای ردیاب (Solar Trackers)

این سیستم‌ها با استفاده از موتورها و سنسورهای هوشمند، حرکت خورشید را در طول روز دنبال می‌کنند. ردیاب‌ها می‌توانند تک‌محوره یا دومحوره باشند. اگرچه هزینه اولیه و نگهداری آن‌ها بالاتر است، اما می‌توانند تولید انرژی را تا 25 الی 40 درصد افزایش دهند. در ساختارهای پیچیده ردیاب‌ها، استفاده از پروفیل یو به عنوان ریل‌های حرکتی و قطعات اتصالی بسیار رایج است.

استانداردها و نکات فنی در طراحی استراکچر خورشیدی در ایران

در بازار فولاد ایران و به ویژه در قطب‌های صنعتی مانند اصفهان، استانداردهای سختگیرانه‌ای برای تولید سازه‌های فلزی وجود دارد. طراحی انواع استراکچر پنل خورشیدی باید بر اساس آیین‌نامه‌های بارگذاری (مانند مبحث ششم مقررات ملی ساختمان) انجام شود. نکات کلیدی شامل موارد زیر است:

اولین نکته، مقاومت در برابر خوردگی است. به دلیل طول عمر 25 ساله پنل‌ها، سازه نیز باید حداقل همین مقدار دوام بیاورد. پوشش گالوانیزه گرم با ضخامت حداقل 80 میکرون برای اکثر مناطق ایران توصیه می‌شود. دومین مورد، سهولت در نصب و قابلیت رگلاژ (تنظیم دقیق) است. سازه‌هایی که دارای سوراخ‌کاری‌های لوبیایی هستند، اجازه می‌دهند خطاهای کوچک در اجرای فونداسیون جبران شود.

شرکت سریر صنعت امیر به عنوان یکی از پیشروان در تولید مقاطع فولادی صنعتی، با ارائه محصولاتی که دقیقاً مطابق با این استانداردها تولید شده‌اند، اطمینان خاطر را به پیمانکاران و سرمایه‌گذاران حوزه انرژی‌های تجدیدپذیر هدیه می‌دهد.

مزایای استفاده از مقاطع فولادی نورد سرد در استراکچر

امروزه در طراحی انواع استراکچر پنل خورشیدی مدرن، تمایل به استفاده از مقاطع نورد سرد (Cold-Formed Steel) افزایش یافته است. این مقاطع به دلیل دقت ابعادی بسیار بالا و نسبت مقاومت به وزن عالی، جایگزین مناسبی برای تیرآهن‌های سنگین سنتی شده‌اند. استفاده از این تکنولوژی باعث می‌شود که بار مرده روی سقف‌ها کاهش یابد و در پروژه‌های زمینی، سرعت مونتاژ قطعات به صورت پیچ و مهره‌ای به شدت افزایش یابد.

شرکت‌های صنعتی ایرانی اکنون قادرند انواع پروفیل‌های باز و بسته را با طول‌های سفارشی تولید کنند که این امر باعث حذف ضایعات در محل پروژه می‌شود. این رویکرد نه تنها اقتصادی است، بلکه از نظر زیست‌محیطی نیز به دلیل مصرف کمتر متریال، با اهداف انرژی‌های پاک همسو است.

سوالات متداول در مورد انتخاب استراکچر مناسب

1. بهترین متریال برای استراکچر پنل خورشیدی چیست؟

بهترین متریال بستگی به اقلیم دارد. با این حال، فولاد با پوشش گالوانیزه گرم به دلیل تعادل میان قیمت و مقاومت، پرکاربردترین متریال در ایران است. در مناطق بسیار شرجی ساحلی، گاهی از آلومینیوم آنودایز شده نیز استفاده می‌شود اما برای اکثر پروژه‌های صنعتی، فولاد گالوانیزه انتخاب اول است.

2. آیا استراکچرهای خورشیدی نیاز به سرویس دوره‌ای دارند؟

بله، اگرچه سازه‌های ثابت نیاز به نگهداری کمی دارند، اما بررسی دوره‌ای اتصالات پیچ و مهره‌ای، اطمینان از عدم نشست فونداسیون و چک کردن سلامت پوشش گالوانیزه (به خصوص در نقاط برش‌کاری شده) هر ۶ ماه یکبار توصیه می‌شود.

3. هزینه استراکچر چقدر از کل پروژه نیروگاه خورشیدی را شامل می‌شود؟

به طور معمول، هزینه خرید و نصب انواع استراکچر پنل خورشیدی بین 10 تا 15 درصد از کل سرمایه‌گذاری یک نیروگاه را شامل می‌شود. با این حال، کیفیت پایین آن می‌تواند باعث آسیب به پنل‌ها (که گران‌ترین بخش هستند) شود، لذا صرفه‌جویی غیرکارشناسی در این بخش توصیه نمی‌گردد.

4. تفاوت استراکچر تک پایه و دو پایه در چیست؟

استراکچرهای تک پایه (Monopole) فضای کمتری اشغال می‌کنند و برای زمین‌های با پستی و بلندی مناسب‌ترند، اما طراحی و اجرای فونداسیون آن‌ها حساس‌تر است. استراکچرهای دو پایه پایدارتر هستند و برای چیدمان‌های چند ردیفی پنل‌ها در نیروگاه‌های بزرگ استفاده می‌شوند.

جمع‌بندی و نتیجه‌گیری

انتخاب از میان انواع استراکچر پنل خورشیدی نیازمند دانش فنی، شناخت دقیق اقلیم منطقه و دسترسی به متریال باکیفیت است. یک سازه مهندسی شده باید بتواند به مدت بیش از دو دهه، پنل‌های حساس و گران‌قیمت خورشیدی را در سخت‌ترین شرایط جوی حفظ کند. استفاده از مقاطع فولادی استاندارد نظیر پروفیل‌های زد، سی و یو، نقشی تعیین‌کننده در بهینه‌سازی هزینه‌ها و افزایش ایمنی نیروگاه دارد.

در کشور ما، برند سریر صنعت امیر با سابقه درخشان در تامین مقاطع فولادی، به عنوان یکی از ارکان اصلی زنجیره تامین در صنایع فولادی و انرژی شناخته می‌شود. اگر به دنبال احداث نیروگاه خورشیدی هستید یا در زمینه طراحی سازه‌های صنعتی فعالیت می‌کنید، انتخاب متریال باکیفیت از تولیدکنندگان معتبر داخلی، ضامن بازگشت سرمایه و پایداری پروژه شما در بازار فولاد ایران خواهد بود.

برای دریافت مشاوره تخصصی در زمینه تامین انواع پروفیل‌های مورد نیاز برای استراکچر خورشیدی و استعلام قیمت، می‌توانید با کارشناسان مجرب ما در ارتباط باشید تا بهترین راهکارها را متناسب با نیاز پروژه خود دریافت کنید.
