روش‌های اتصال پنل خورشیدی به پروفیل Z
روش‌های اتصال پنل خورشیدی به پروفیل Z
مقدمه: اهمیت پایداری در نصب پنل‌های خورشیدی
با افزایش روزافزون تقاضا برای انرژی‌های تجدیدپذیر، استفاده از پنل‌های خورشیدی در ساختمان‌ها و نیروگاه‌ها به یکی از ارکان اصلی توسعه پایدار تبدیل شده است. کارایی و طول عمر سیستم‌های خورشیدی نه تنها به کیفیت پنل‌ها، بلکه به استحکام و پایداری سازه نگهدارنده و روش‌های اتصال آن‌ها نیز بستگی دارد. یکی از پرکاربردترین و موثرترین اجزا در ساختار نگهدارنده پنل‌های خورشیدی، پروفیل Z است. این پروفیل‌ها به دلیل شکل هندسی خاص خود که مقاومت بالایی در برابر بارهای مختلف از جمله باد و برف ایجاد می‌کنند، انتخاب ایده‌آلی برای نصب پنل‌ها محسوب می‌شوند. انتخاب صحیح و اجرای دقیق روش‌های اتصال پنل خورشیدی به پروفیل Z نقشی حیاتی در تضمین ایمنی، عملکرد بهینه و دوام بلندمدت سیستم خورشیدی ایفا می‌کند. در این مقاله به بررسی جامع انواع روش‌ها، نکات فنی و ملاحظات مهم در این فرآیند خواهیم پرداخت.
اهمیت انتخاب صحیح روش اتصال پنل خورشیدی
انتخاب یک روش اتصال مناسب برای پنل‌های خورشیدی فراتر از صرفاً مکانیکی کردن قطعات است. این انتخاب مستقیماً بر روی چندین جنبه حیاتی سیستم تاثیر می‌گذارد: اولاً، پایداری سازه در برابر عوامل محیطی نظیر بادهای شدید، بارش برف سنگین، و حتی لرزش‌های زمین. یک اتصال ضعیف می‌تواند منجر به جدا شدن پنل‌ها، آسیب به آن‌ها و خسارات مالی جدی شود. ثانیاً، حفظ یکپارچگی الکتریکی سیستم. اتصالات نامناسب می‌توانند به کابل‌ها و کانکتورها فشار وارد کرده و باعث قطعی یا کاهش کارایی شوند. ثالثاً، مدیریت انبساط و انقباض حرارتی. پنل‌های خورشیدی و سازه‌های فلزی در طول روز و فصل‌های مختلف، به دلیل تغییر دما، منبسط و منقبض می‌شوند. روش اتصال باید این تغییرات را بدون ایجاد تنش‌های مخرب در خود جای دهد. نهایتاً، سهولت نصب و نگهداری نیز از اهمیت ویژه‌ای برخوردار است؛ روش‌های پیچیده و دشوار نه تنها زمان‌بر و پرهزینه‌اند، بلکه احتمال خطای انسانی را نیز افزایش می‌دهند.
آشنایی با پروفیل‌های Z و مزایای آن‌ها در سازه‌های خورشیدی
پروفیل‌های Z، که به دلیل شکل مقطع عرضی خود به این نام خوانده می‌شوند، از جمله عناصر ساختاری بسیار مقاوم و انعطاف‌پذیر در صنعت ساختمان و به خصوص در سازه‌های پشتیبان پنل‌های خورشیدی هستند. این پروفیل‌ها معمولاً از آلومینیوم (برای مقاومت در برابر خوردگی و وزن کم) یا فولاد گالوانیزه (برای استحکام بالا و هزینه کمتر) تولید می‌شوند. مزایای اصلی استفاده از پروفیل‌های Z در سیستم‌های خورشیدی عبارتند از:
- مقاومت بالا در برابر خمش و پیچش: شکل هندسی Z به آن‌ها اجازه می‌دهد تا بارهای عمودی و جانبی را به خوبی تحمل کنند.
- وزن سبک: به خصوص نوع آلومینیومی که بار مرده کمتری را بر روی سقف یا سازه اصلی اعمال می‌کند.
- نصب آسان: طراحی استاندارد آن‌ها امکان اتصال سریع و مطمئن با سایر اجزا را فراهم می‌کند.
- تهویه مناسب: فاصله ایجاد شده توسط پروفیل Z بین پنل و سطح زیرین به جریان هوای بهتر و خنک ماندن پنل‌ها کمک می‌کند که این خود به بهبود بازدهی منجر می‌شود.
- انعطاف‌پذیری در شیب‌بندی: می‌توانند به راحتی برای ایجاد شیب مورد نیاز جهت حداکثر جذب نور خورشید تنظیم شوند.
استفاده از این پروفیل‌ها پایه و اساس بسیاری از روش‌های اتصال پنل خورشیدی به پروفیل Z را تشکیل می‌دهد و درک صحیح از ویژگی‌های آن‌ها برای یک نصب موفق ضروری است.

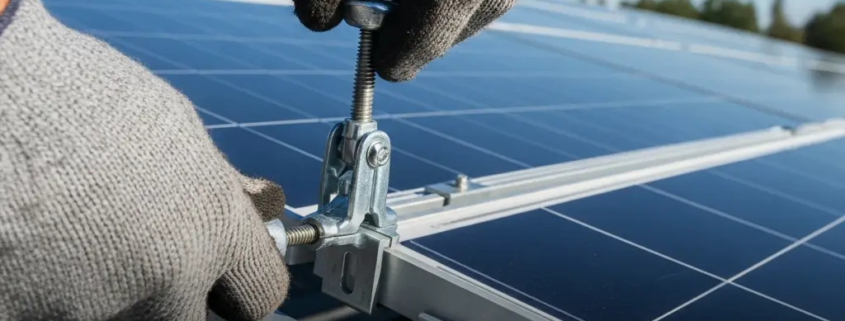

روش اتصال مستقیم پنل با کلمپ‌های انتهایی و میانی
متداول‌ترین و پرکاربردترین روش برای اتصال پنل‌های خورشیدی به پروفیل Z، استفاده از کلمپ‌های مخصوص است. این کلمپ‌ها به دو دسته اصلی تقسیم می‌شوند: کلمپ‌های انتهایی (End Clamps) و کلمپ‌های میانی (Mid Clamps).
کلمپ‌های انتهایی: این کلمپ‌ها برای محکم کردن پنل‌های خورشیدی در لبه‌ها و انتهای ردیف‌ها به کار می‌روند. آن‌ها معمولاً دارای یک لبه بلندتر هستند که روی فریم پنل قرار گرفته و با پیچ و مهره به پروفیل Z یا ریل‌های رابط متصل می‌شوند. ضخامت این کلمپ‌ها معمولاً بین ۳۰ تا ۴۰ میلی‌متر است تا با اکثر فریم‌های استاندارد پنل خورشیدی سازگار باشند. کلمپ‌های انتهایی اطمینان می‌دهند که پنل‌های کناری به طور محکم در جای خود ثابت می‌مانند و از لغزش یا بلند شدن آن‌ها در برابر باد جلوگیری می‌کنند.
کلمپ‌های میانی: این کلمپ‌ها بین دو پنل خورشیدی مجاور قرار گرفته و هر دو پنل را به طور همزمان به پروفیل Z محکم می‌کنند. کلمپ‌های میانی کوچکتر از کلمپ‌های انتهایی هستند و به گونه‌ای طراحی شده‌اند که حداقل سایه را روی سطح پنل ایجاد کنند. این کلمپ‌ها نقش اساسی در ایجاد یکپارچگی و پیوستگی در آرایه پنل‌ها دارند و از جابجایی نسبی پنل‌ها نسبت به یکدیگر جلوگیری می‌کنند. در هر دو نوع کلمپ، از پیچ‌های T-bolt یا فلنجی برای اتصال به شیار پروفیل Z استفاده می‌شود که امکان تنظیم و محکم کردن آسان را فراهم می‌کند. کیفیت مواد کلمپ‌ها (معمولاً آلومینیوم آنودایز شده) و پیچ و مهره‌ها (استیل ضد زنگ) در دوام و مقاومت سیستم بسیار حیاتی است. برای تهیه کلمپ‌های با کیفیت و سایر اجزای لازم، می‌توانید به محصولات سریر صنعت مراجعه کنید.
استفاده از ریل‌های آلومینیومی واسط بر روی پروفیل Z
در برخی از سیستم‌های نصب، به خصوص در مقیاس‌های بزرگتر یا زمانی که نیاز به انعطاف‌پذیری بیشتری در تنظیم موقعیت پنل‌ها وجود دارد، از یک لایه ریل آلومینیومی واسط بر روی پروفیل‌های Z استفاده می‌شود. در این سناریو، ابتدا پروفیل‌های Z به سازه اصلی (مثلاً سقف) متصل می‌شوند و سپس ریل‌های آلومینیومی موازی بر روی این پروفیل‌های Z سوار می‌شوند. پنل‌های خورشیدی نهایتاً با استفاده از کلمپ‌های انتهایی و میانی به این ریل‌های آلومینیومی متصل می‌شوند. این روش مزایای متعددی دارد:
- افزایش انعطاف‌پذیری: ریل‌های آلومینیومی امکان تنظیم دقیق‌تر موقعیت پنل‌ها را در راستای افقی فراهم می‌کنند، که در مواردی که ساختار زیرین کاملاً تراز نیست، بسیار مفید است.
- مدیریت انبساط حرارتی: استفاده از ریل‌های واسط می‌تواند به جذب بهتر نیروهای ناشی از انبساط و انقباض حرارتی کمک کند و از وارد آمدن تنش مستقیم به پنل‌ها جلوگیری نماید.
- توزیع بار بهتر: بار پنل‌ها به طور یکنواخت‌تر روی ریل‌ها و سپس به پروفیل‌های Z منتقل می‌شود، که می‌تواند به افزایش پایداری کلی سیستم کمک کند.
- سازگاری با انواع پنل: این روش به دلیل استانداردسازی بیشتر، با طیف وسیع‌تری از ابعاد و انواع پنل‌های خورشیدی سازگار است.
این رویکرد اغلب در نصب‌های روی سقف‌های شیب‌دار یا مسطح که نیاز به تنظیم زاویه دارند، به کار گرفته می‌شود. با این حال، استفاده از ریل‌های واسط به معنای افزایش تعداد قطعات و پیچیدگی نسبی در نصب است که باید با دقت و توسط متخصصان انجام شود.
سیستم‌های اتصال ترکیبی و سفارشی‌سازی
در دنیای واقعی پروژه‌های خورشیدی، اغلب با چالش‌های منحصربه‌فردی روبرو می‌شویم که نیازمند راهکارهای خلاقانه و سفارشی‌سازی شده هستند. اینجاست که سیستم‌های اتصال ترکیبی وارد عمل می‌شوند. سیستم‌های ترکیبی شامل استفاده همزمان از چندین نوع کلمپ، براکت‌های ویژه و ریل‌های رابط برای تطبیق با شرایط خاص پروژه است. برای مثال:
- براکت‌های قابل تنظیم زاویه: در مواردی که نیاز به تنظیم دستی یا فصلی زاویه پنل‌ها برای حداکثر جذب نور خورشید وجود دارد، براکت‌های قابل تنظیم روی پروفیل Z نصب می‌شوند.
- اتصالات ضد لرزش: در مناطق زلزله‌خیز، می‌توان از اتصالات با قابلیت جذب شوک و لرزش استفاده کرد که به پایداری پنل‌ها در برابر تکانه‌های شدید کمک می‌کند.
- سیستم‌های بالاست‌دار: برای سقف‌های مسطح که امکان سوراخکاری وجود ندارد، پروفیل‌های Z می‌توانند به پایه‌های بالاست‌دار (وزنه‌دار) متصل شوند که بدون نیاز به نفوذ در سقف، پایداری سیستم را تامین می‌کنند.
- راه حل‌های ویژه برای سقف‌های غیرمعمول: در سقف‌های با شیب یا ساختار غیر استاندارد (مثلاً سقف‌های قوسی یا سازه‌های سبک)، طراحی و ساخت براکت‌های سفارشی که به پروفیل Z متصل می‌شوند، ضروری است.
کلید موفقیت در سیستم‌های ترکیبی، مهندسی دقیق و استفاده از قطعات با کیفیت است. هرچند این روش‌ها ممکن است پیچیده‌تر باشند، اما انعطاف‌پذیری لازم را برای اجرای پروژه‌های پیچیده فراهم می‌کنند. خدمات نصب پنل خورشیدی حرفه‌ای برای طراحی و اجرای این نوع سیستم‌های سفارشی از اهمیت بالایی برخوردار است.
نکات کلیدی در نصب و نگهداری اتصالات پنل خورشیدی
صرف نظر از روش‌های اتصال پنل خورشیدی به پروفیل Z، رعایت نکات فنی و استانداردهای ایمنی در فرآیند نصب و نگهداری از اهمیت ویژه‌ای برخوردار است تا عمر مفید و کارایی سیستم به حداکثر برسد:
- رعایت استانداردهای سازه‌ای: اطمینان حاصل کنید که سازه اصلی (سقف یا زمین) قادر به تحمل وزن پنل‌ها و بارهای اضافی ناشی از باد و برف است. محاسبات سازه‌ای باید توسط مهندس متخصص انجام شود.
- کیفیت قطعات: استفاده از پروفیل‌ها، کلمپ‌ها و پیچ و مهره‌های با کیفیت و مقاوم در برابر خوردگی (مانند آلومینیوم آنودایز شده و فولاد ضد زنگ) ضروری است. قطعات ارزان‌قیمت می‌توانند در بلندمدت منجر به مشکلات جدی شوند.
- گشتاور مناسب: پیچ و مهره‌های اتصالات باید با گشتاور (تورک) مناسب محکم شوند. سفت کردن بیش از حد می‌تواند به قطعات آسیب برساند و سفت نکردن کافی باعث شل شدن و ناپایداری می‌شود. استفاده از آچار گشتاور سنج در این مرحله حیاتی است.
- مدیریت کابل‌کشی: اطمینان از کابل‌کشی صحیح و ایمن که از تماس با لبه‌های تیز فلزی جلوگیری شود و در برابر اشعه UV و تغییرات دما مقاوم باشد، ضروری است. کابل‌ها باید با بست‌های مناسب به پروفیل‌ها محکم شوند.
- بازرسی دوره‌ای: سیستم‌های خورشیدی باید به طور منظم (مثلاً سالانه) توسط تکنسین‌های متخصص بازرسی شوند. این بازرسی شامل بررسی اتصالات، کابل‌ها، تمیزی پنل‌ها و عملکرد کلی سیستم است.
- مراقبت از خوردگی گالوانیک: در مواردی که فلزات متفاوت در تماس مستقیم با یکدیگر قرار می‌گیرند (مثلاً آلومینیوم و فولاد گالوانیزه)، باید از واشرها یا لایه‌های عایق برای جلوگیری از خوردگی گالوانیک استفاده شود.
رعایت این نکات نه تنها به افزایش طول عمر سیستم کمک می‌کند بلکه از بروز حوادث و خسارات نیز پیشگیری می‌کند. برای اطمینان از نصب حرفه‌ای و ایمن، همواره از مشاوره تخصصی سریر صنعت بهره‌مند شوید.
چالش‌ها و راه‌حل‌ها در اتصال پنل خورشیدی به پروفیل Z
هرچند روش‌های اتصال پنل خورشیدی به پروفیل Z کارآمد و مؤثر هستند، اما مانند هر سیستم مهندسی دیگری، با چالش‌هایی نیز همراه می‌باشند. درک این چالش‌ها و شناخت راهکارهای مربوطه، به نصب و نگهداری بهتر سیستم کمک شایانی می‌کند:
- چالش ۱: انبساط و انقباض حرارتی: پنل‌های خورشیدی و سازه‌های فلزی در طول روز دماهای متفاوتی را تجربه می‌کنند که منجر به انبساط و انقباض می‌شود. عدم توجه به این موضوع می‌تواند تنش‌های زیادی به اتصالات و حتی خود پنل‌ها وارد کند.
- راه‌حل: استفاده از کلمپ‌ها و ریل‌های طراحی شده با قابلیت جذب حرکت حرارتی، ایجاد فضای کافی بین پنل‌ها و رعایت فواصل استاندارد بین اتصالات.
- چالش ۲: بارهای باد شدید: بادهای شدید می‌توانند نیروی بلندکنندگی (Uplift) و نیروی برشی زیادی به پنل‌ها و اتصالات وارد کنند.
- راه‌حل: طراحی سازه با توجه به سرعت باد غالب منطقه، استفاده از کلمپ‌های قوی و مقاوم، و افزایش تعداد نقاط اتصال در مناطق با ریسک بالای باد.
- چالش ۳: نصب بر روی سطوح نامنظم یا غیرمسطح: برخی سقف‌ها یا زمین‌ها ممکن است کاملاً تراز نباشند که نصب پنل‌ها را دشوار می‌کند.
- راه‌حل: استفاده از پایه‌ها و براکت‌های قابل تنظیم ارتفاع برای جبران ناهمواری‌ها، و در صورت لزوم، استفاده از شیم‌ها (فاصله‌گذارها) برای ایجاد تراز.
- چالش ۴: خوردگی: قرار گرفتن طولانی مدت در معرض رطوبت، باران‌های اسیدی یا محیط‌های دریایی می‌تواند منجر به خوردگی قطعات فلزی شود.
- راه‌حل: استفاده از مواد مقاوم در برابر خوردگی مانند آلومینیوم آنودایز شده و فولاد ضد زنگ، و در صورت نیاز، پوشش‌های محافظ اضافی.
- چالش ۵: دسترسی برای نگهداری: طراحی سیستم به گونه‌ای که دسترسی برای بازرسی و نگهداری آتی دشوار باشد.
- راه‌حل: برنامه‌ریزی دقیق در طراحی برای ایجاد راه‌های دسترسی امن و آسان به تمامی قسمت‌های آرایه پنل.
شرکت سریر صنعت امیر با ارائه راهکارهای نوین و محصولات با کیفیت، به شما در مواجهه با این چالش‌ها یاری می‌رساند و اطمینان می‌دهد که سیستم خورشیدی شما با بالاترین استانداردها نصب و نگهداری شود.
پرسش‌های متداول درباره اتصال پنل خورشیدی به پروفیل Z
۱. چرا پروفیل Z برای نصب پنل‌های خورشیدی ترجیح داده می‌شود؟
پروفیل‌های Z به دلیل شکل هندسی خاص خود، مقاومت مکانیکی بالایی در برابر بارهای خمشی و برشی دارند. این ویژگی آن‌ها را در برابر نیروهای ناشی از باد، برف و لرزش‌های احتمالی بسیار مقاوم می‌سازد. همچنین، وزن سبک (به خصوص نوع آلومینیومی)، سهولت نصب و امکان تهویه مناسب پنل‌ها از دیگر دلایل ارجحیت آن‌هاست.
۲. مواد اولیه ساخت پروفیل‌های Z مورد استفاده در سیستم خورشیدی چیست؟
پروفیل‌های Z معمولاً از دو ماده اصلی ساخته می‌شوند: آلومینیوم (معمولاً آلیاژهای سری ۶۰۰۰ با پوشش آنودایز برای مقاومت بالا در برابر خوردگی و وزن کم) و فولاد گالوانیزه (برای استحکام بیشتر و هزینه کمتر، به خصوص در سازه‌های بزرگتر که وزن مسئله حیاتی نیست).
۳. هر چند وقت یک بار باید اتصالات پنل خورشیدی را بررسی کرد؟
توصیه می‌شود که اتصالات پنل‌های خورشیدی حداقل سالی یک بار و یا پس از وقوع هر رویداد آب و هوایی شدید (مانند طوفان یا بارش برف سنگین) توسط یک تکنسین متخصص بررسی شوند. این بازرسی شامل بررسی گشتاور پیچ‌ها، وضعیت کلمپ‌ها و ریل‌ها، و هرگونه نشانه خوردگی یا آسیب است.
۴. آیا می‌توانم خودم پنل‌های خورشیدی را به پروفیل Z متصل کنم؟
گرچه برخی از مراحل نصب ممکن است ساده به نظر برسد، اما نصب پنل‌های خورشیدی نیازمند دانش فنی، رعایت استانداردهای ایمنی و مهارت‌های خاصی است. اشتباه در نصب می‌تواند منجر به خسارات مالی، کاهش کارایی سیستم و حتی خطرات جانی شود. اکیداً توصیه می‌شود برای اطمینان از نصب صحیح و ایمن، از خدمات تیم‌های متخصص و مجرب بهره‌مند شوید.
۵. اصلی‌ترین ریسک‌های ناشی از اتصال نامناسب پنل خورشیدی چیست؟
اتصال نامناسب پنل خورشیدی می‌تواند به جدا شدن پنل‌ها در اثر بادهای شدید، آسیب دیدن خود پنل‌ها، مشکلات الکتریکی ناشی از تنش بر کابل‌ها و کانکتورها، کاهش طول عمر سیستم و در نهایت کاهش بازدهی و زیان مالی منجر شود. در موارد شدید، حتی خطر سقوط پنل‌ها و آسیب به افراد یا اموال نیز وجود دارد.
جمع‌بندی و دعوت به اقدام
انتخاب و اجرای صحیح روش‌های اتصال پنل خورشیدی به پروفیل Z، سنگ بنای یک سیستم فتوولتائیک پایدار، ایمن و کارآمد است. از کلمپ‌های انتهایی و میانی ساده گرفته تا سیستم‌های ترکیبی و سفارشی‌سازی شده، هر روشی مزایا و ملاحظات خاص خود را دارد. توجه به جزئیات فنی، استفاده از مواد با کیفیت و رعایت استانداردهای نصب، نه تنها طول عمر سرمایه‌گذاری شما را تضمین می‌کند، بلکه حداکثر بازدهی را از انرژی خورشیدی به ارمغان می‌آورد. با توجه به اهمیت حیاتی این مرحله، همکاری با متخصصان و مشاوران مجرب در این حوزه ضروری است.
برای کسب اطلاعات بیشتر، دریافت مشاوره تخصصی و انتخاب بهترین راهکارهای نصب پنل‌های خورشیدی متناسب با نیازهای پروژه شما، هم اکنون تماس با سریر صنعت را برقرار کرده و از راهکارهای نوین انرژی خورشیدی ما بهره‌مند شوید. متخصصان ما آماده ارائه بهترین و ایمن‌ترین راه حل‌ها برای شما هستند.
