پروفیل Z و C در نیروگاههای خورشیدی
نقش پروفیل Z و C در نیروگاههای خورشیدی و بهینهسازی سازههای فولادی
توسعه انرژیهای تجدیدپذیر در دهههای اخیر به یکی از اولویتهای استراتژیک کشورهای مختلف تبدیل شده است. در ایران نیز با توجه به اقلیم خشک و نیمهخشک و تابش مناسب خورشید در اکثر مناطق، احداث نیروگاههای فتوولتائیک رشد چشمگیری داشته است. اما آنچه پایداری و طول عمر یک نیروگاه خورشیدی را تضمین میکند، فراتر از پنلها و اینورترها، زیرساخت و استراکچر مهندسیشده آن است. در این میان، پروفیل Z و C در نیروگاههای خورشیدی به عنوان ستونهای اصلی نگهدارنده شناخته میشوند. این مقاطع فولادی نه تنها وظیفه تحمل بارهای استاتیکی ناشی از وزن پنلها را بر عهده دارند، بلکه باید در برابر بارهای دینامیکی مانند بادهای شدید و عوامل محیطی خورنده نیز مقاومت بالایی از خود نشان دهند.
استفاده از پروفیل Z و C در نیروگاههای خورشیدی به دلیل ویژگیهای هندسی خاص و نسبت مقاومت به وزن ایدهآل، انتخابی هوشمندانه در مهندسی عمران و سازههای صنعتی است. در بازار فولاد ایران، تأمین این مقاطع با استانداردهای جهانی از اهمیت بالایی برخوردار است، چرا که کوچکترین خطا در محاسبات ضخامت یا کیفیت گالوانیزه میتواند منجر به خسارات جبرانناپذیری در طول عمر ۲۰ تا ۲۵ ساله نیروگاه شود. در ادامه این مقاله، به بررسی تخصصی مزایا، تفاوتها و استانداردهای تولید این پروفیلها در صنایع فولادی خواهیم پرداخت.
چرا پروفیل Z و C در نیروگاههای خورشیدی اهمیت دارند؟
انتخاب مقاطع باز فولادی مانند پروفیلهای Z و C تصادفی نیست. این مقاطع به گونهای طراحی شدهاند که با کمترین مصرف فولاد، بیشترین ممان اینرسی و صلبیت را ایجاد کنند. در پروژههای بزرگ مقیاس که هزاران متر پروفیل مورد نیاز است، کاهش وزن سازه بدون افت استحکام، به معنای کاهش هزینههای حمل و نقل و نصب و در نهایت کاهش قیمت تمام شده هر کیلووات برق تولیدی است.
پروفیلهای سرد نورد شده (Cold Formed Steel) که در نیروگاههای خورشیدی استفاده میشوند، معمولاً از ورقهای گالوانیزه با گرید بالا تولید میگردند. این موضوع باعث میشود که سازه در برابر رطوبت و اکسیداسیون، بهویژه در مناطق کویری ایران که اختلاف دمای شب و روز زیاد است، دوام بیاورد. شرکتهای صنعتی ایرانی با درک این نیاز، خطوط تولید خود را برای ارائه محصولاتی دقیق با قابلیت سوراخکاریهای مهندسیشده جهت نصب سریع پنلها آماده کردهاند.
پروفیل Z: ویژگیها و کاربرد در استراکچرهای خورشیدی
پروفیل Z به دلیل شکل خاص بالهای خود که یکی به سمت داخل و دیگری به سمت بیرون متمایل است، قابلیت همپوشانی (Overlap) دارد. این ویژگی در نیروگاههای خورشیدی بسیار حیاتی است، زیرا اجازه میدهد پروفیلها در نقاط تکیهگاه روی هم قرار گرفته و مقاومت خمشی سازه را به شدت افزایش دهند. این پروفیلها به عنوان پرلین (Purlin) در سازههای شیبدار نیروگاهی استفاده میشوند.
هنگام خرید پروفیل Z باید به دقت ابعاد بالها و لبهها توجه کرد، زیرا هماهنگی این ابعاد با نقشههای مهندسی استراکچر، سرعت نصب را دوچندان میکند. در ایران، شهر اصفهان به عنوان قطب اصلی تولید این مقاطع شناخته میشود و استاندارد DIN آلمان معمولاً مبنای تولیدات باکیفیت در این حوزه است. پروفیل Z به دلیل مقاومت بالا در برابر نیروهای برشی، برای مناطقی که سرعت باد در آنها بالا است، گزینهای بیرقیب محسوب میشود.
مزایای هندسی پروفیل Z در نصب پنلهای خورشیدی
یکی از مزایای اصلی پروفیل Z، سهولت در بستن پیچ و مهرهها و اتصال مستقیم به تیرهای اصلی سازه است. این مقطع به دلیل باز بودن لبهها، اجازه میدهد که کابلهای برق نیز در صورت نیاز از مسیرهای کناری با استفاده از گیرههای مخصوص عبور داده شوند. همچنین، امکان تولید این پروفیل در ضخامتهای مختلف از ۲ تا ۴ میلیمتر، انعطافپذیری بالایی به طراحان سازه میدهد.
پروفیل C: پایداری و ستونبندی در مزارع خورشیدی
پروفیل C یا همان سی پرلین، مقطعی است که شباهت زیادی به حرف C انگلیسی دارد. این پروفیل برخلاف نوع Z، بالهای متقارن دارد و معمولاً به عنوان ستونهای عمودی یا ریلهای نگهدارنده افقی در نیروگاههای کوچک و متوسط استفاده میشود. پایداری جانبی پروفیل C بسیار مناسب است و در سیستمهای ثابت (Fixed Tilt) کاربرد فراوانی دارد.
در فرآیند پروفیلهای مقطع C، دقت در زاویه خمکاری و یکنواختی پوشش گالوانیزه اهمیت بسیاری دارد. این پروفیلها به دلیل شکل سادهتر، فرآیند نصب آسانتری دارند و برای پروژههایی که محدودیت زمانی دارند، توصیه میشوند. پروفیل C در ترکیب با پروفیل Z میتواند یک شبکه سازهای بسیار مستحکم را تشکیل دهد که در برابر لرزشهای ناشی از باد کاملاً پایدار است.
تفاوتهای کلیدی بین مقاطع Z و C در طراحی
در حالی که پروفیل Z برای دهانههای طولانی و سیستمهای اورلپ مناسب است، پروفیل C بیشتر در سیستمهایی با دهانههای کوتاهتر و بارگذاریهای متقارن به کار میرود. همچنین، حمل و نقل پروفیلهای C به دلیل قابلیت قرارگیری داخل یکدیگر (Nesting) در برخی ابعاد خاص، فضای کمتری را اشغال میکند که این خود یک مزیت لجستیکی در بازار فولاد ایران به شمار میآید.
اهمیت پوشش گالوانیزه در دوام سازههای خورشیدی
نیروگاههای خورشیدی معمولاً در فضاهای باز و در معرض تابش مستقیم UV، بارانهای اسیدی و گرد و غبار قرار دارند. استفاده از پروفیل Z و C در نیروگاههای خورشیدی بدون پوشش محافظتی مناسب، یک اشتباه استراتژیک است. ورقهای فولادی مورد استفاده در این مقاطع باید به روش غوطهوری گرم (Hot-Dip Galvanizing) یا با استفاده از ورقهای گالوانیزه فابریک با ضخامت پوشش استاندارد (مثلاً Z275) تولید شوند.
در صنایع فولادی، کنترل کیفیت پوشش گالوانیزه شامل تستهای چسبندگی و ضخامتسنجی است. “سریر صنعت امیر” با بهرهگیری از تکنولوژیهای روز، تضمین میکند که این مقاطع در برابر خوردگی اتمسفری مقاوم بوده و نیاز به نگهداری دورهای را به حداقل میرسانند. این موضوع در کاهش هزینههای عملیاتی (OPEX) نیروگاه نقش کلیدی ایفا میکند.

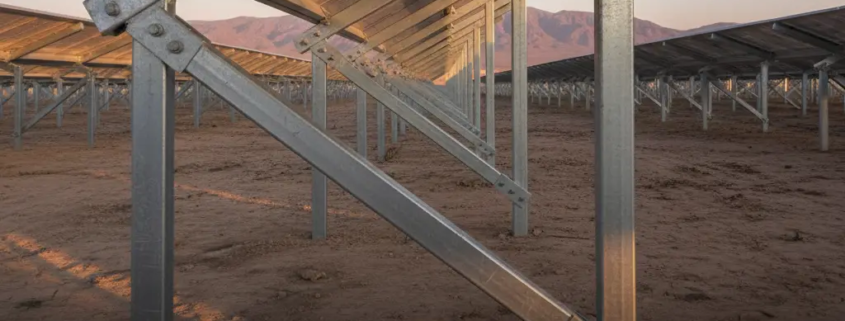

مهندسی و ساخت استراکچر خورشیدی با استفاده از پروفیلهای تخصصی
طراحی یک استراکچر خورشیدی صرفاً به معنای کنار هم قرار دادن چند پروفیل نیست. این یک فرآیند پیچیده مهندسی است که شامل تحلیلهای تنش، بررسی اثرات باد (Wind Tunnel Test) و محاسبات بار برف میشود. پروفیل Z و C در نیروگاههای خورشیدی باید به گونهای با هم ترکیب شوند که بار پنلها را به فونداسیون منتقل کنند. استفاده از اتصالات پیچ و مهرهای به جای جوشکاری در این سازهها، انعطافپذیری را در برابر تغییرات دمایی افزایش داده و از ترک خوردن مقاطع جلوگیری میکند.
امروزه در پروژههای بزرگ صنعتی در اصفهان و سایر نقاط کشور، استفاده از نرمافزارهای پیشرفته برای بهینهسازی فواصل پرلینها انجام میشود. در این محاسبات، گاهی نیاز است از قطعات جانبی مانند تسمه فولادی برای مهاربندی عرضی و جلوگیری از پیچش پروفیلها استفاده کرد. این تسمهها با ایجاد یک شبکه ضربدری، صلبیت سازه را در برابر بادهای جانبی تضمین میکنند.
نقش مقاطع تکمیلی در تقویت سازه
علاوه بر پروفیلهای اصلی، استفاده از نبشی فولادی در نقاط اتصال ستون به تیر و همچنین در مهاربندیهای زیرین استراکچر بسیار رایج است. نبشیها به عنوان تقویتکننده عمل کرده و از دفرمه شدن پروفیلهای C و Z در نقاط تمرکز تنش جلوگیری میکنند. ترکیب هوشمندانه این مقاطع، منجر به ساخت سازهای سبک اما فوقالعاده مستحکم میشود.
جایگاه شرکتهای صنعتی ایرانی در تولید تجهیزات خورشیدی
ایران به واسطه داشتن ذخایر غنی سنگ آهن و کارخانجات بزرگ فولادسازی، پتانسیل بالایی در تولید مقاطع استراکچر خورشیدی دارد. شرکتهایی نظیر “سریر صنعت امیر” با تمرکز بر تولید تخصصی پروفیل Z و C در نیروگاههای خورشیدی، توانستهاند نیاز بازار داخلی را تأمین کرده و حتی به بازارهای منطقهای ورود کنند. دانش بومی در کنار ماشینآلات پیشرفته رولفرمینگ، امکان تولید مقاطعی با رواداری (تلرانس) بسیار پایین را فراهم آورده است.
توسعه نیروگاههای خورشیدی در مناطق محروم و کویری، علاوه بر تولید انرژی پاک، باعث رونق کسبوکارهای مرتبط در بخش صنایع فولادی نیز شده است. این چرخه اقتصادی باعث میشود که از تولید ورق گالوانیزه تا طراحی و نصب سازه، همگی توسط متخصصان داخلی انجام شود که نتیجه آن کاهش وابستگی به واردات و ارزبری است.
سوالات متداول
۱. چرا در نیروگاههای خورشیدی از پروفیل Z بیشتر از پروفیل C استفاده میشود؟
دلیل اصلی، قابلیت اورلپ یا همپوشانی پروفیل Z است. در مزارع خورشیدی بزرگ که ردیفهای پنل طول زیادی دارند، پروفیلهای Z را میتوان در نقاط تکیهگاه روی هم لغزاند و پیچ کرد. این کار باعث میشود سازه در آن نقاط دو برابر ضخامت داشته باشد و ممان اینرسی به شدت افزایش یابد، در حالی که پروفیل C این قابلیت را به صورت ساختاری ندارد.
۲. بهترین ضخامت برای پروفیل Z و C در نیروگاههای خورشیدی چقدر است؟
ضخامت این پروفیلها کاملاً بستگی به محاسبات بارگذاری دارد، اما به طور معمول در بازار ایران، ضخامتهای ۲، ۲.۵ و ۳ میلیمتر بیشترین کاربرد را دارند. ضخامت کمتر از ۲ میلیمتر معمولاً برای مناطق با باد شدید توصیه نمیشود و ضخامتهای بالای ۳ میلیمتر نیز وزن سازه را بیش از حد افزایش میدهند.
۳. آیا میتوان از پروفیلهای سیاه (بدون گالوانیزه) استفاده کرد و سپس آنها را رنگ زد؟
خیر، این روش اصلاً توصیه نمیشود. رنگآمیزی نمیتواند مانند گالوانیزه گرم، تمام سطوح داخلی و لبههای برش خورده پروفیل را در برابر خوردگی محافظت کند. با توجه به اینکه نیروگاههای خورشیدی برای عمر بالای ۲۰ سال طراحی میشوند، تنها پوشش استاندارد گالوانیزه با جرم پوشش مناسب میتواند دوام سازه را تضمین کند.
۴. نقش پانچ یا سوراخکاری در تولید این پروفیلها چیست؟
سوراخکاری دقیق (Punching) که در حین فرآیند تولید انجام میشود، اجازه میدهد پنلها و کلمپها بدون نیاز به دریلکاری در محل پروژه، به سرعت نصب شوند. این کار نه تنها سرعت اجرای پروژه را بالا میبرد، بلکه از آسیب دیدن پوشش گالوانیزه در اثر دریلکاری دستی نیز جلوگیری میکند.
نتیجهگیری و جمعبندی
پروفیل Z و C در نیروگاههای خورشیدی فراتر از یک قطعه فلزی ساده هستند؛ آنها ضامن امنیت و پایداری سرمایهگذاری در حوزه انرژیهای تجدیدپذیر میباشند. انتخاب صحیح بین این دو مقطع، دقت در کیفیت ورق مصرفی و رعایت استانداردهای تولید در صنایع فولادی، مستقیماً بر بازدهی و طول عمر نیروگاه تأثیر میگذارد. با توجه به پتانسیلهای موجود در کشور و تخصص شرکتهایی همچون “سریر صنعت امیر”، امکان دسترسی به بهترین متریال برای احداث نیروگاههای خورشیدی مدرن فراهم است.
اگر به دنبال بهینهسازی هزینهها و افزایش استحکام سازههای خود هستید، مشاوره با متخصصان باسابقه در بازار فولاد ایران میتواند مسیر شما را هموارتر کند. استفاده از مقاطع مهندسیشده و استاندارد، نه تنها یک انتخاب فنی، بلکه یک تصمیم اقتصادی هوشمندانه برای آینده انرژی در کشور است. برای دریافت اطلاعات بیشتر و استعلام قیمت انواع پروفیلهای صنعتی، همین امروز با کارشناسان ما تماس بگیرید و از مشاوره تخصصی در زمینه طراحی و تأمین مقاطع فولادی بهرهمند شوید.
