پروفیل Z و C در نیروگاههای خورشیدی
پروفیل Z و C در نیروگاههای خورشیدی: بررسی تخصصی نقش مقاطع فولادی در انرژیهای تجدیدپذیر
با افزایش روزافزون تقاضا برای انرژیهای پاک و تجدیدپذیر در سطح جهانی و بهویژه در پهنه گسترده و آفتابگیر ایران، احداث نیروگاههای خورشیدی به یکی از اولویتهای استراتژیک در صنایع انرژی تبدیل شده است. در این میان، بخش بزرگی از پایداری و طول عمر یک نیروگاه خورشیدی، نه تنها به پنلها و اینورترها، بلکه به زیرساخت و استراکچر فلزی آن بستگی دارد. استفاده از پروفیل Z و C در نیروگاههای خورشیدی به دلیل ویژگیهای مکانیکی منحصربهفرد، وزن سبک و مقاومت بالا در برابر بارهای محیطی، به استانداردی پذیرفته شده در سراسر جهان تبدیل شده است.
انتخاب مقاطع فولادی مناسب در بازار فولاد ایران، نیازمند دانش فنی عمیق درباره رفتار مواد در شرایط اقلیمی مختلف است. از آنجایی که اکثر مزارع خورشیدی در مناطق کویری یا نیمهبیابانی با بادهای شدید و تغییرات دمایی بالا احداث میشوند، پروفیلهای مورد استفاده در استراکچرها باید علاوه بر تحمل وزن پنلها، توانایی مقابله با نیروهای پیچشی و برشی ناشی از باد را داشته باشند. در این مقاله، به بررسی جامع کاربرد، مزایا و استانداردهای تولید پروفیلهای زد و سی در صنعت نیروگاهی میپردازیم.

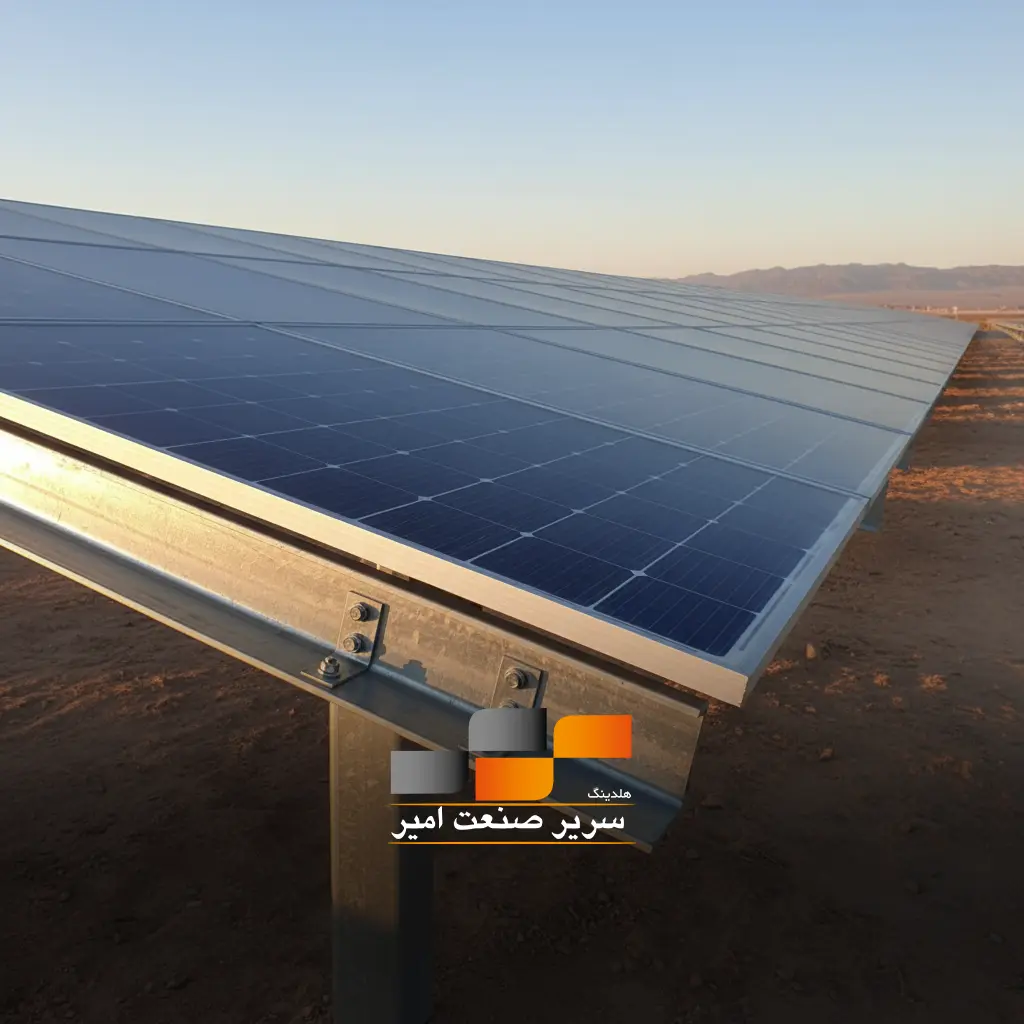

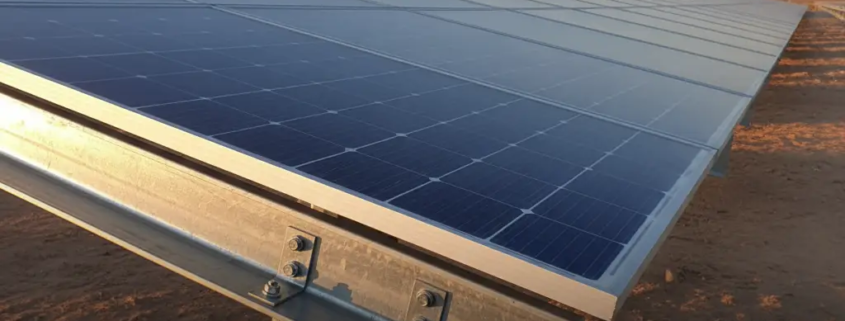

اهمیت استراکچر فلزی در راندمان نیروگاههای خورشیدی
استراکچر یا سازه نگهدارنده پنل، اسکلتبندی اصلی نیروگاه خورشیدی محسوب میشود. اگر این سازه از کیفیت لازم برخوردار نباشد، لرزشهای ناشی از باد میتواند باعث ایجاد ریزترک در سلولهای خورشیدی شده و راندمان کل سیستم را به شدت کاهش دهد. پروفیلهای باز مانند C و Z به دلیل قابلیت تولید به روش فرمینگ سرد (Cold Forming)، گزینهای ایدهآل برای این منظور هستند. این مقاطع در صنایع فولادی به دلیل نسبت مقاومت به وزن بسیار بالا شناخته میشوند.
در ایران، شرکتهای پیشرو با بهرهگیری از تکنولوژیهای روز دنیا، اقدام به تولید مقاطعی میکنند که دقیقاً برای نصب سیستمهای ثابت (Fixed) و سیستمهای ردیاب (Tracker) بهینه شدهاند. طراحی هوشمندانه پروفیل Z و C در نیروگاههای خورشیدی اجازه میدهد تا سیمکشیها به راحتی از داخل یا مجاورت مقاطع عبور کرده و سرعت نصب سازه به شکل چشمگیری افزایش یابد.
ویژگیهای فنی پروفیل C در سازههای خورشیدی
پروفیل C که در اصطلاح فنی به آن سی-پرلین (C-Purlin) نیز گفته میشود، شکلی شبیه به حرف انگلیسی C دارد. این مقطع به دلیل داشتن لبههای برگشته (Lip)، استحکام بسیار خوبی در برابر نیروهای عمودی دارد. در ساخت استراکچر نیروگاههای خورشیدی، معمولاً از این پروفیل به عنوان ستونهای اصلی یا تیرهای فرعی استفاده میشود.
یکی از مزایای مقاطع فولادی C این است که به دلیل تقارن نسبی در طراحی، محاسبات استاتیکی آنها سادهتر بوده و در اتصالاتی که به صورت پیچ و مهرهای طراحی میشوند، عملکرد بسیار پایداری دارند. این مقاطع معمولاً از ورقهای گالوانیزه با ضخامتهای ۲ تا ۴ میلیمتر تولید میشوند تا در برابر خوردگی محیطی مصون بمانند.
نقش کلیدی پروفیل Z در پروژههای بزرگ مقیاس
پروفیل Z به دلیل شکل هندسی خاص خود، امکان اورلپ (Overlap) شدن یا همپوشانی را فراهم میکند. این ویژگی در نیروگاههای خورشیدی بزرگ که ردیفهای طولانی از پنلها در کنار هم قرار میگیرند، بسیار حیاتی است. با اورلپ کردن دو پروفیل Z در نقاط اتصال، ممان اینرسی سازه در آن نقطه دو برابر شده و مقاومت کل ردیف در برابر بارهای خمشی افزایش مییابد.
استفاده از پروفیل Z باعث میشود که بتوان فواصل بین ستونها را افزایش داد که این امر مستقیماً منجر به کاهش تعداد فونداسیونها و در نتیجه کاهش هزینههای نهایی پروژه میشود. در بازار ایران، اصفهان به عنوان قطب اصلی تولید این مقاطع شناخته میشود و استاندارد سازی این محصولات تحت نظارت دقیق مهندسی صورت میگیرد.
تفاوتهای کلیدی پروفیل Z و C در کاربرد خورشیدی
اگرچه هر دو مقطع از خانواده پرلینهای سرد نورد شده هستند، اما تفاوت در هندسه آنها باعث تفاوت در کاربرد میشود. پروفیل C برای دهانههای ساده و سازههایی با ابعاد متوسط بسیار کارآمد است، در حالی که پروفیل Z برای دهانههای ممتد و پروژههایی که نیاز به پیوستگی سازهای دارند، ترجیح داده میشود. به طور معمول در طراحی استراکچر خورشیدی، از ترکیبی از این دو مقطع برای دستیابی به بهینهترین حالت اقتصادی و فنی استفاده میگردد.
مزایای استفاده از پروفیلهای فرمینگ سرد در نیروگاهها
استفاده از پروفیل Z و C در نیروگاههای خورشیدی مزایای متعددی دارد که در ادامه به مهمترین آنها اشاره میکنیم:
۱. کاهش وزن سازه: مقاطع سرد نورد شده نسبت به تیرآهنهای سنتی بسیار سبکتر هستند که فشار بر فونداسیون را کاهش میدهد.
۲. دقت ابعادی بالا: به دلیل استفاده از دستگاههای رول فرمینگ تمام اتوماتیک، سوراخکاریها و ابعاد با دقت میلیمتری اجرا میشوند.
۳. سهولت در حمل و نقل: به دلیل شکل هندسی، این پروفیلها به خوبی در هم چیده میشوند و فضای کمی را در تریلی اشغال میکنند.
۴. مقاومت در برابر خوردگی: استفاده از ورق گالوانیزه گرم در تولید این مقاطع، عمر مفید سازه را به بیش از ۲۵ سال میرساند.
در فرآیند تولید این قطعات، استفاده از مواد اولیه با کیفیت مانند تسمه فولادی با گرید مناسب، تضمینکننده دوام سازه در برابر تنشهای کششی است. شرکتهای صنعتی ایرانی با درک این حساسیت، همواره از بهترین ورقهای تولیدی کارخانجات داخلی و خارجی استفاده میکنند.
بررسی استانداردهای تولید در شرکت سریر صنعت امیر
شرکت سریر صنعت امیر به عنوان یکی از مجموعههای پیشرو در تامین و تولید مقاطع فولادی مورد نیاز صنعت انرژی، نقش مهمی در ارتقای کیفیت استراکچرهای خورشیدی در کشور ایفا میکند. این مجموعه با بهرهگیری از دانش متخصصان داخلی و استفاده از ماشینآلات پیشرفته، توانسته است محصولاتی منطبق بر استانداردهای بینالمللی عرضه کند.
تولیدات سریر صنعت امیر شامل انواع پروفیلهای مورد نیاز برای نیروگاههای فتوولتائیک است که با دقت بالا در ضخامت و ابعاد بال تولید میشوند. توجه به جزئیاتی مانند شعاع خم و کیفیت پوشش گالوانیزه در این شرکت باعث شده تا محصولات آن در بزرگترین پروژههای نیروگاهی کشور مورد استفاده قرار گیرد. این تعهد به کیفیت، جایگاه برند را در بازار رقابتی فولاد ایران تثبیت کرده است.
فرآیند گالوانیزاسیون و اهمیت آن در مناطق کویری
بیشتر نیروگاههای خورشیدی در مناطقی احداث میشوند که در معرض وزش بادهای همراه با شن و ماسه هستند. این ذرات میتوانند مانند یک سنباده عمل کرده و پوشش روی مقاطع را از بین ببرند. بنابراین، پروفیل Z و C در نیروگاههای خورشیدی باید دارای پوشش گالوانیزه با جرم پوشش (Coating Mass) مناسب باشند. معمولاً برای این پروژهها، پوشش گالوانیزه با ضخامت حداقل ۸۰ میکرون یا جرم پوشش ۲۷۵ گرم بر متر مربع توصیه میشود.
اگر گالوانیزاسیون به روش غوطهوری گرم (Hot-Dip Galvanizing) انجام شود، تمامی زوایا و سوراخهای پروفیل به خوبی پوشش داده شده و از زنگزدگی در محل اتصالات پیچ و مهرهای جلوگیری میشود. این امر هزینههای نگهداری نیروگاه را در طول دوره بهرهبرداری طولانی مدت به شدت کاهش میدهد.
نقش مهندسی دقیق در طراحی مقاطع خورشیدی
هر نیروگاه خورشیدی بسته به عرض جغرافیایی، سرعت باد منطقه و نوع پنلهای انتخابی، نیازمند طراحی سازه اختصاصی است. استفاده از پروفیل سازه خورشیدی تخصصی که بر اساس محاسبات بارگذاری باد و برف طراحی شده باشد، از واژگونی سازه در طوفانهای شدید جلوگیری میکند. در این محاسبات، صلبیت پروفیل و مقاومت آن در برابر کمانش موضعی از پارامترهای اصلی هستند.
نکات مهم در هنگام خرید و سفارش پروفیل
برای پیمانکاران و سرمایهگذاران حوزه انرژیهای تجدیدپذیر، خرید از منابع معتبر اهمیت حیاتی دارد. در هنگام خرید پروفیل زد و سی، حتماً باید به گواهینامههای فنی ورق اولیه و تاییدیه آزمایشگاه برای ضخامت گالوانیزه توجه کرد. نوسانات بازار فولاد در ایران باعث شده تا شفافیت در قیمتگذاری و زمان تحویل نیز به پارامترهای تعیینکننده تبدیل شوند.
شرکت سریر صنعت امیر با ارائه مشاورههای تخصصی قبل از خرید، به مشتریان کمک میکند تا بهینهترین مقاطع را بر اساس نقشه فنی پروژه خود انتخاب کنند. این رویکرد باعث جلوگیری از هدررفت منابع و کاهش وزن غیرضروری سازه میگردد.
چالشهای نصب و اجرای پروفیلها در محل پروژه
نصب پروفیل Z و C در نیروگاههای خورشیدی معمولاً توسط تیمهای اجرایی در شرایط سخت آب و هوایی انجام میشود. سوراخکاریهای پیشساخته روی پروفیلها (Pre-punched holes) اهمیت زیادی دارند؛ زیرا هرگونه سوراخکاری دستی در محل پروژه، پوشش گالوانیزه را از بین برده و نقطه شروعی برای خوردگی ایجاد میکند. همچنین، استفاده از پیچ و مهرههای با گرید مقاومتی بالا و واشرهای مناسب برای جلوگیری از شل شدن اتصالات در اثر ارتعاشات باد ضروری است.
تاثیر طول شاخهها در بهینهسازی سازه
امکان تولید پروفیلها در طولهای سفارشی (تا ۱۲ متر و بیشتر) یکی از مزایای روش رول فرمینگ است. با سفارش شاخههایی با طول دقیق مورد نیاز، میزان ضایعات فولاد در محل پروژه به صفر میرسد که این موضوع در پروژههایی با مقیاس مگاواتی، صرفهجویی مالی بسیار بزرگی به همراه دارد.
سوالات متداول
۱. چرا برای نیروگاه خورشیدی از پروفیل گالوانیزه استفاده میشود؟
به دلیل اینکه نیروگاههای خورشیدی معمولاً در فضای باز و تحت تاثیر مستقیم رطوبت، باران و گرد و غبار هستند، استفاده از مقاطع گالوانیزه برای جلوگیری از خوردگی و اکسیداسیون ضروری است تا عمر مفید سازه با عمر پنلها (حداقل ۲۵ سال) مطابقت داشته باشد.
۲. تفاوت اصلی پروفیل Z و C در تحمل بار چیست؟
پروفیل C برای بارهای متمرکز و دهانههای ساده عملکرد خوبی دارد، اما پروفیل Z به دلیل امکان همپوشانی در نقاط تکیهگاه، در برابر بارهای خمشی در ردیفهای طولانی بسیار مقاومتر است و از نظر مهندسی برای سازههای پیوسته ترجیح داده میشود.
۳. آیا ضخامت ورق در قیمت پروفیل تاثیر دارد؟
بله، قیمت پروفیلهای فولادی بر اساس وزن آنها تعیین میشود. با افزایش ضخامت ورق، وزن هر متر طول پروفیل افزایش یافته و در نتیجه قیمت نهایی هر شاخه بیشتر میشود. اما ضخامت کمتر از حد استاندارد نیز میتواند ایمنی سازه را به خطر بیندازد.
۴. استاندارد ورقهای مورد استفاده در تولید این مقاطع چیست؟
معمولاً از ورقهای فولادی با گرید ST37 یا ST52 استفاده میشود که با پوشش روی (Zinc) به روش گالوانیزه گرم محافظت شدهاند. گرید ورق بر اساس تحلیلهای پایداری سازه توسط مهندس محاسب انتخاب میشود.
۵. چطور میتوان از کیفیت گالوانیزه اطمینان حاصل کرد؟
بهترین راه، دریافت سرتیفیکیت (تاییدیه) معتبر از کارخانه تولیدکننده و همچنین انجام تست ضخامتسنجی (الکومتر) بر روی نمونههای ارسالی به محل پروژه است.
نتیجهگیری و جمعبندی
توسعه نیروگاههای خورشیدی در ایران یک ضرورت زیستمحیطی و اقتصادی است. در این مسیر، استفاده از قطعات مهندسی شده مانند پروفیل Z و C در نیروگاههای خورشیدی نقشی غیرقابل انکار در موفقیت این پروژهها دارد. انتخاب مقاطع با کیفیت، طراحی دقیق مهندسی و استفاده از تولیدات شرکتهای معتبر داخلی همچون سریر صنعت امیر، تضمینکننده پایداری سرمایهگذاری در بخش انرژیهای تجدیدپذیر است.
اگر شما نیز در حال برنامهریزی برای احداث یک نیروگاه خورشیدی هستید یا در زمینه ساخت استراکچرهای فلزی فعالیت میکنید، تامین مقاطع استاندارد با بهترین قیمت بازار فولاد ایران را در اولویت قرار دهید. برای کسب اطلاعات بیشتر، استعلام قیمت روز و دریافت مشاوره تخصصی در خصوص انواع پروفیلهای خورشیدی، میتوانید با کارشناسان ما در ارتباط باشید تا بهترین راهکار فنی را متناسب با نیاز پروژه خود دریافت کنید.
