راهنمای جامع انتخاب پروفیل مناسب برای اسکلت فلزی سازهها
مقدمه: ستون فقرات یک سازه فلزی
لحظهای را تصور کنید که در کارگاههای اصفهان، کلافهای فولادی عظیم پس از نورد گرم و سرد، آماده برش و شکلدهی میشوند. یا در یک سایت ساختمانی در حال احداث، انتظار برای رسیدن محموله پروفیلها، نبشیها و ناودانیها، تمام برنامهریزی روز را تحت تاثیر قرار میدهد. انتخاب پروفیل مناسب برای اسکلت فلزی، تصمیمی نیست که بتوان آن را سرسری گرفت؛ این انتخاب مستقیماً بر استحکام، پایداری، ایمنی و حتی هزینه نهایی یک پروژه ساختمانی اثرگذار است. هر مهندس سازه و هر پیمانکاری خوب میداند که قلب تپنده هر بنای مستحکم، در فولاد آن نهفته است. در بازار پرنوسان و رقابتی فولاد ایران، که هر روز با چالشهای جدیدی روبروست، شناخت دقیق انواع پروفیل و کاربردشان، حکم کلید موفقیت را دارد. از پروفیلهای سبک و ظریف برای کنافکاری و دیوارهای خشک گرفته تا ستونهای عظیم و تیرهای سنگین که وزن طبقات را به دوش میکشند، هر کدام جایگاه ویژهای در دنیای ساخت و ساز دارند. این راهنما به شما کمک میکند تا با دیدی بازتر، انتخابی هوشمندانه و فنی برای پروژههای خود داشته باشید.
ابعاد و ضخامت، اولین گام در انتخاب پروفیل
انتخاب پروفیل، قبل از هر چیز با درک دقیق نیازهای سازه آغاز میشود. این کار با بررسی نقشههای مهندسی و محاسبات بارگذاری صورت میگیرد. آیا سازه قرار است وزن زیادی را تحمل کند؟ آیا در منطقه لرزهخیز قرار دارد؟ چه نوع بارهایی (استاتیکی، دینامیکی، باد یا برف) به آن وارد میشود؟ پاسخ به این سوالات، ضخامت ورق و ابعاد مقطع پروفیل را تعیین میکند. مثلاً، برای یک خرپای سقف که بارهای عمدتاً کششی و فشاری را تحمل میکند، ممکن است پروفیلهای سبکتر با ضخامت ۲ یا ۲.۵ میلیمتر کافی باشد، در حالی که برای یک ستون اصلی در یک ساختمان چندطبقه، پروفیلهایی با ضخامت ۴ یا ۶ میلیمتر و ابعاد بزرگتر (مثلاً ۱۰۰ در ۱۰۰ یا ۱۴۰ در ۱۴۰ میلیمتر) الزامی است.
تجربه در بازار فولاد به من نشان داده که در بسیاری از پروژههای کوچک و متوسط، مهندسان و پیمانکاران تمایل دارند تا حد امکان از پروفیلهای با ضخامت کمتر استفاده کنند تا هزینههای اولیه کاهش یابد، اما این صرفهجویی اولیه ممکن است در درازمدت به قیمت کاهش ایمنی و دوام سازه تمام شود. همیشه باید به حداقل استانداردهای ملی و بینالمللی برای هر نوع کاربری پایبند بود. انتخاب ابعاد مناسب تنها به ضخامت محدود نمیشود؛ ارتفاع، عرض بالها و جان پروفیل نیز از عوامل تعیینکننده هستند. هر میلیمتر تفاوت در ضخامت یا ابعاد، وزن و در نتیجه قیمت پروفیل را به شکل محسوسی تغییر میدهد، پس دقت در این مرحله بسیار حیاتی است.
انواع پروفیلهای پرکاربرد در اسکلت فلزی و ویژگیهایشان
بازار فولاد پر است از انواع پروفیلها که هر کدام برای کاربرد خاصی طراحی شدهاند. شناخت این تفاوتها به شما کمک میکند تا دقیقا محصول مورد نیاز خود را بشناسید.
پروفیلهای باز: سی، زد، یو و سیگما
این دسته از پروفیلها که غالباً با روش نورد سرد تولید میشوند، به دلیل وزن کمتر و قابلیت شکلدهی بالا، کاربردهای گستردهای دارند. پروفیلهای سی (C) به دلیل مقطع مستحکم و متقارن خود، در ساخت سقفهای سبک، سازههای سوله، چهارچوب درب و پنجره، و همچنین به عنوان تیرچههای فرعی در سقفهای عرشه فولادی به وفور استفاده میشوند. این پروفیلها به خوبی میتوانند بارهای خمشی را تحمل کنند و در ابعاد و ضخامتهای مختلفی در دسترس هستند.
پروفیلهای زد (Z) نیز که نام خود را از شکل مقطع عرضیشان گرفتهاند، عمدتاً در پوشش سقف سولهها و سالنهای بزرگ، و به عنوان پرلین (Z-purlin) در سازههای فضایی کاربرد دارند. این پروفیلها به دلیل قابلیت همپوشانی و ایجاد سطحی یکپارچه، در مقاومت سازه در برابر بارهای جانبی و توزیع مناسب وزن، نقش مهمی ایفا میکنند. برای کسب اطلاعات بیشتر درباره این محصول میتوانید به صفحه پروفیل زد سرد نورد مراجعه کنید.
پروفیلهای یو (U) که به ناودانی نیز معروفند، در ساخت خرپاها، ستونها، و همچنین به عنوان تیرهای فرعی در سازههای صنعتی و ساختمانی کاربرد دارند. این پروفیلها نیز مانند پروفیل C، مقاومت خوبی در برابر بارهای خمشی و فشاری از خود نشان میدهند. در نهایت، پروفیل سیگما (Σ) که کمتر رایج است اما در برخی طراحیهای خاص، به ویژه در سقفهای با دهانه بزرگ و نیازمند بهینهسازی وزن، مورد استفاده قرار میگیرد و ویژگیهای مقاومت به خمشی آن برای تحمل بار سقف بهینه شده است. این پروفیلها اغلب در سیستمهای سازه خورشیدی یا سقفهای کاذب سبک نیز دیده میشوند.
پروفیلهای بسته و سنگین سازهای
این گروه شامل قوطیهای مربع و مستطیل شکل، لولهها و سایر مقاطع با جداره بسته است که عموماً با روش نورد گرم یا از طریق جوشکاری ورقهای نورد گرم شده تولید میشوند. قوطیهای پروفیل در ابعاد مختلف، از ۲۰ در ۲۰ میلیمتر تا بیش از ۳۰۰ در ۳۰۰ میلیمتر، با ضخامتهای متنوع در بازار موجودند و به دلیل استحکام بالا و مقاومت در برابر پیچش و خمش، در ساخت ستونها، تیرهای اصلی، خرپاها، و همچنین در ساخت اسکلت ماشینآلات صنعتی کاربرد فراوان دارند. انتخاب یک قوطی مناسب برای ستون، مثلاً قوطی ۱۰۰ در ۱۰۰ با ضخامت ۴ میلیمتر، میتواند وزن زیادی را تحمل کند و فضای کمتری نسبت به یک ستون متشکل از نبشی و ورق اشغال کند.
نبشی و تسمه فولادی
نبشیها و تسمههای فولادی گرچه به تنهایی یک “پروفیل کامل” اسکلت فلزی نیستند، اما اجزای حیاتی در اتصالات و تقویتکنندهها به شمار میروند. نبشیها به دلیل مقطع L شکل خود، در اتصالات ستون به تیر، ساخت خرپا، بادبندها و حتی در ساخت چهارچوبهای فلزی بسیار پرکاربردند. تسمههای فولادی نیز برای تقویت اتصالات، ساخت پلیتها و صفحات واسط، و همچنین در ساخت برخی سازههای فرعی استفاده میشوند. دقت در انتخاب ابعاد و ضخامت مناسب این اجزا، به اندازه انتخاب پروفیل اصلی مهم است، زیرا ضعف در اتصالات میتواند کل سازه را به خطر بیندازد. در بسیاری از موارد، استحکام یک سازه به کیفیت اتصالات آن بستگی دارد. برای آشنایی بیشتر، صفحه نبشی فولادی اطلاعات خوبی دارد.

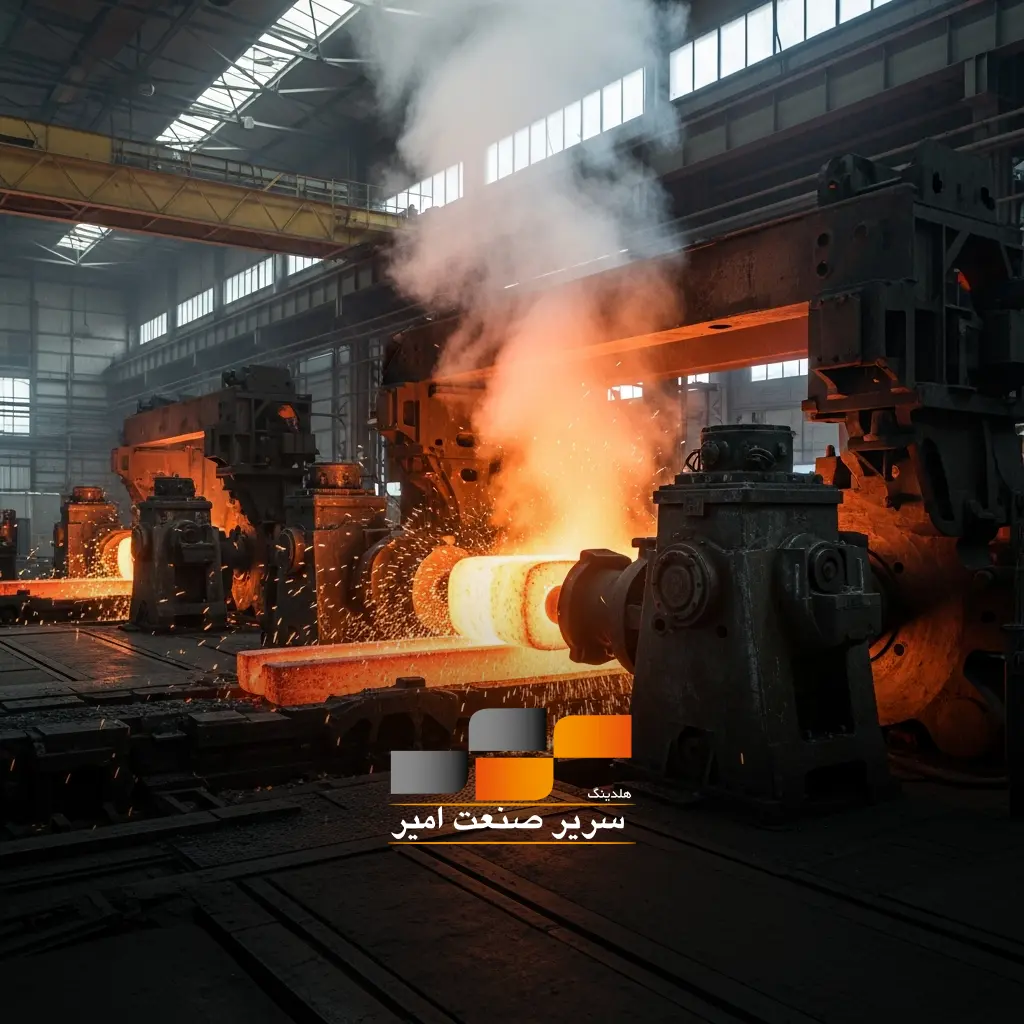

نگاهی به فرآیند تولید و کیفیت پروفیل
یکی از مهمترین فاکتورها در انتخاب پروفیل، آگاهی از فرآیند تولید آن است. به طور کلی، پروفیلها یا به روش نورد گرم و یا نورد سرد تولید میشوند. پروفیلهای نورد گرم (مانند تیرآهن، ناودانیهای سنگین، قوطیهای بزرگ) از شمشهای فولادی داغ در دمای بالا شکل میگیرند. این فرآیند باعث میشود که ساختار بلوری فولاد یکنواختتر و تنشهای داخلی کمتر باشد، اما دقت ابعادی آنها نسبت به پروفیلهای نورد سرد ممکن است کمی پایینتر باشد. پروفیلهای نورد گرم معمولاً برای سازههایی با بارهای سنگین و مقاومت بالا مناسبترند.
در مقابل، پروفیلهای نورد سرد (مانند پروفیل C، Z، U و سیگما که از ورق سرد نورد شده ساخته میشوند) از ورقهای فولادی در دمای محیط شکل داده میشوند. این روش دقت ابعادی بالایی دارد و سطح صافتری را به دست میدهد. فولادهای نورد سرد معمولاً استحکام تسلیم بالاتری نسبت به فولادهای نورد گرم با ترکیب شیمیایی مشابه دارند، که این ویژگی به دلیل کار سختی (Work Hardening) است که در فرآیند نورد سرد اتفاق میافتد. با این حال، ممکن است کمی تردتر باشند و نیاز به طراحی دقیقتری برای جلوگیری از کمانش موضعی داشته باشند. برای آشنایی با متریال اولیه این پروفیلها، میتوانید نگاهی به صفحه نوار سرد فولادی بیندازید.
اهمیت وزن، استحکام و مقرون به صرفه بودن
وقتی صحبت از انتخاب پروفیل میشود، همیشه یک مثلث حیاتی را در ذهن داشته باشید: وزن، استحکام و قیمت. این سه فاکتور به شدت به یکدیگر وابسته هستند و یافتن تعادل مناسب بین آنها، هنر یک انتخاب هوشمندانه است. وزن پروفیل مستقیماً با قیمت آن ارتباط دارد؛ هرچه وزن بیشتر، قیمت بالاتر. اما کاهش وزن نباید به قیمت از دست رفتن استحکام و ایمنی سازه تمام شود. انتخاب پروفیلی که بیش از حد قوی باشد، هدر دادن منابع مالی است، و انتخابی که ضعیف باشد، فاجعهبار.
مهندس سازه باید با استفاده از نرمافزارهای تحلیل سازه و بر اساس آییننامهها، پروفیلهایی را انتخاب کند که هم باربری لازم را داشته باشند و هم از نظر اقتصادی به صرفه باشند. اینجاست که شناخت انواع پروفیل و خواص مکانیکی آنها اهمیت پیدا میکند. به عنوان مثال، در جایی که بار خمشی غالب است، یک پروفیل با ارتفاع زیاد و بالهای مناسب (مثل پروفیل C) ممکن است گزینه بهتری از یک قوطی با مقطع مساوی و وزن بیشتر باشد، زیرا ممان اینرسی بالاتری دارد. در صنایع فولادی و بازار اصفهان، شرکتهایی مانند سریر صنعت امیر با ارائه مشاورههای فنی میتوانند در این زمینه راهگشا باشند. همیشه به گواهینامههای استاندارد و نتایج آزمونهای کشش و سختی فولاد توجه کنید. این کار به شما اطمینان میدهد که پروفیلی با کیفیت و استحکام مورد نیاز پروژه خود را خریداری کردهاید.
نکات کلیدی در خرید از بازار فولاد ایران
خرید پروفیل در بازار فولاد ایران، پیچیدگیهای خاص خود را دارد. نوسانات نرخ ارز، تغییرات قیمت جهانی آهن و عرضه و تقاضای داخلی، همگی بر قیمت نهایی تاثیرگذارند. برای خرید، حتماً از شرکتها و تامینکنندگان معتبر خرید کنید که نه تنها گواهینامه استاندارد محصولات خود را ارائه میدهند، بلکه سابقه درخشانی در تامین به موقع و با کیفیت دارند. کیفیت ظاهری پروفیل، از جمله عدم وجود ترک، پوسته پوسته شدن، تابخوردگی یا زنگزدگی بیش از حد، نشانههای اولیه کیفیت هستند. در محل تحویل، حتماً ابعاد و ضخامت پروفیلها را به صورت رندوم با کولیس یا میکرومتر اندازهگیری کنید تا از صحت سفارش خود مطمئن شوید. گاهی اوقات تفاوتهای جزئی در ضخامت، میتواند به معنای تفاوت قابل توجهی در وزن و در نتیجه قیمت پرداختی باشد. یک نکته مهم دیگر، دقت به علامت استاندارد و نام کارخانه تولیدکننده حک شده روی پروفیل است. هرگز به صرف اعتماد به کلام، خرید نکنید.
اطمینان از وجود باسکول دقیق در محل بارگیری و تطابق وزن ثبت شده با وزن پروفیلها در فاکتور، بسیار مهم است. شرکتهای صنعتی ایرانی زیادی در این زمینه فعال هستند، اما تعداد کمی به اندازه سریر صنعت امیر در زمینه کیفیت و تعهد شناخته شدهاند. مقایسه قیمتها از چند منبع معتبر، قبل از نهایی کردن خرید، همیشه توصیه میشود. همچنین، به شرایط حمل و نقل و تحویل کالا نیز توجه داشته باشید. آیا امکان حمل به موقع به محل پروژه وجود دارد؟ هزینههای حمل چقدر است؟ در نهایت، به دنبال تامینکنندهای باشید که روابط طولانی مدت و قابل اعتمادی با مشتریان خود دارد و پس از فروش نیز پاسخگو است. این رویکرد به شما آرامش خاطر میبخشد.
سوالات متداول
۱. تفاوت اصلی پروفیل نورد سرد و نورد گرم در چیست؟
خیلی ساده بگویم، پروفیل نورد گرم در دمای بالا (بالاتر از ۱۷۰۰ درجه فارنهایت) شکل میگیرد که باعث میشود ساختارش نرمتر و کار با آن آسانتر شود. اما پروفیل نورد سرد در دمای اتاق تولید میشود. این فرآیند دقت ابعادی بیشتری دارد و سطح صافتری به محصول میدهد و همچنین استحکام تسلیم بالاتری پیدا میکند، یعنی مقاومتش در برابر تغییر شکل دائمی بیشتر میشود. هر کدام مزایا و کاربردهای خاص خودشان را دارند.
۲. آیا میتوانم پروفیلهای مختلف را در یک سازه ترکیب کنم؟
بله، کاملاً رایج است. حتی در اکثر سازههای فلزی این کار انجام میشود. مثلاً ممکن است ستونهای اصلی از قوطیهای سنگین نورد گرم باشند، در حالی که پرلینهای سقف از پروفیلهای Z نورد سرد ساخته شوند. نکته مهم این است که این ترکیب باید با محاسبات دقیق مهندسی و بر اساس آییننامهها انجام شود تا هر بخش، باربری و عملکرد مورد انتظار را داشته باشد.
۳. چگونه میتوانم از کیفیت پروفیل خریداری شده اطمینان حاصل کنم؟
بهترین راه این است که از تامینکنندههای معتبر و دارای گواهینامه استاندارد خرید کنید. حتماً موقع تحویل، ابعاد و ضخامت پروفیلها را به صورت رندوم با ابزار دقیق مثل کولیس بررسی کنید. همچنین، به دنبال علامت استاندارد ملی ایران و نام کارخانه تولیدکننده روی پروفیل باشید. اینها نشانههای اصلی کیفیت هستند.
۴. منظور از “کمانش موضعی” در پروفیلهای نورد سرد چیست؟
کمانش موضعی پدیدهای است که در آن، دیوارههای نازک پروفیلهای نورد سرد (مثل جان یا بالهای پروفیل C یا Z) تحت بارهای فشاری، قبل از اینکه کل مقطع به حداکثر مقاومت خود برسد، دچار تغییر شکل و بیرونزدگی میشوند. مهندسان با در نظر گرفتن نسبت عرض به ضخامت این اجزا و بر اساس آییننامههای طراحی، از این پدیده جلوگیری میکنند. برای همین هم هست که طراحی و انتخاب دقیق پروفیلهای نورد سرد نیاز به دانش فنی خوبی دارد.
نتیجهگیری و راهنمایی برای انتخابی مطمئن
انتخاب پروفیل مناسب برای اسکلت فلزی، فراتر از یک خرید ساده است؛ این تصمیمی استراتژیک است که بر طول عمر، ایمنی و بهرهوری اقتصادی پروژه شما تاثیر میگذارد. با شناخت دقیق نیازهای سازه، آگاهی از ویژگیهای فنی انواع پروفیلها مانند پروفیل سی، توجه به فرآیند تولید و استانداردهای کیفی، و در نهایت، خرید از یک تامینکننده معتبر در بازار فولاد ایران، میتوانید اطمینان حاصل کنید که سرمایهگذاری شما نتیجهای مطلوب و پایدار خواهد داشت.
به یاد داشته باشید که صرفهجویی اولیه در هزینههای فولاد، نباید به قیمت کاهش ایمنی یا کیفیت تمام شود. همیشه به دنبال تعادل بهینه بین استحکام، وزن و هزینه باشید. مشورت با مهندسان سازه و کارشناسان فنی مجرب، از اولین قدمها برای یک انتخاب درست است. ما در سریر صنعت امیر، آمادهایم تا با ارائه مشاورههای تخصصی و تامین انواع پروفیلهای فولادی با کیفیت، شما را در این مسیر یاری کنیم. با ما تماس بگیرید تا بهترین راهحلهای فولادی را برای پروژه شما بیابیم. برای مشاهده کلیه محصولات موجود و آغاز همکاری، میتوانید از سایت سریر صنعت امیر بازدید فرمایید.
